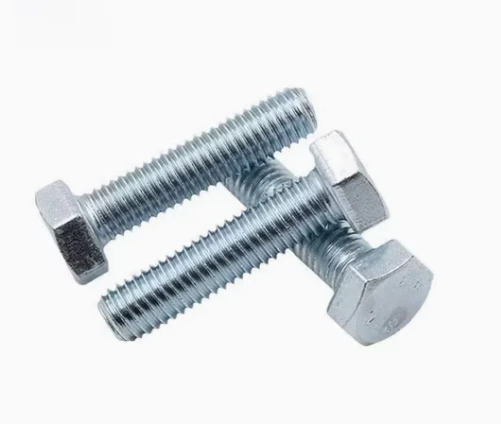

8.8. klases skrūves ir tērauda konstrukciju darba zirgs - noņemams augstas-stiprības stiprinājums, kas satur kopā sijas, kolonnas, tiltus un mašīnu pamatnes. Izgatavota no rūdīta un rūdīta vidēja-oglekļa tērauda, katra mūsu piegādātā 8,8 bultskrūve atbilst ISO 898-1 (minimālais. 800 MPa stiepes spēks, 640 MPa izlaide), ir karsti-kalta, 100% pārbaudīta un katrai partijai ir karstuma izsekojamība.
Kas ir 8.8 klases skrūve?
8.8. klases skrūve ir augstas-stiprības metriskā sešstūra skrūve, kuras īpašību klase ir noteikta ISO 898-1.
"8,8" ir kods: pirmie 8 nozīmē nominālo stiepes izturību 8 × 100=800 MPa; otrais 0,8 nozīmē stiepes attiecību -pret- 0,8, tātad nominālā tecēšanas robeža ir 640 MPa (800 × 0,8). Lai sasniegtu šīs vērtības izdevīgi, skrūve tiek ražota no rūdīta vidēja{13}}oglekļa tērauda (35/45 vai C35/C45), kas rada spēcīgu un izturīgu rūdīta{18}}sorbīta struktūru.
Nozares - tērauda karkass no ēku rāmjiem līdz darbgaldu savienojumiem - tiek turēts kopā ar šādiem stiprinājumiem. Tā kā tie ir noņemami, standartizēti un ekonomiski izdevīgi, 8,8 bultskrūves ir visplašāk izmantotais vidējas-līdz-augstas stiprības-stiprinājums vispārējos tērauda konstrukciju projektos.
8.8. klases augstas stiprības sešstūra skrūves tehniskās specifikācijas
| Īpašums | Prasība (8.8. klase) |
|---|---|
| Nominālā stiepes izturība (σb) | 800 MPa |
| Minimālā stiepes izturība | Lielāks vai vienāds ar 800 MPa |
| Nominālā ražas stiprums (σs) | 640 MPa |
| Minimālais ražas stiprums | Lielāks vai vienāds ar 640 MPa |
| Vickers cietība (HV) | 250-320 HV |
| Rokvela cietība (HRC) | ≈ 22–32 HRC |
| Pagarinājums pēc lūzuma (A) | Lielāks vai vienāds ar 12% |
| Platības samazināšana (Z) | Lielāks vai vienāds ar 48% |

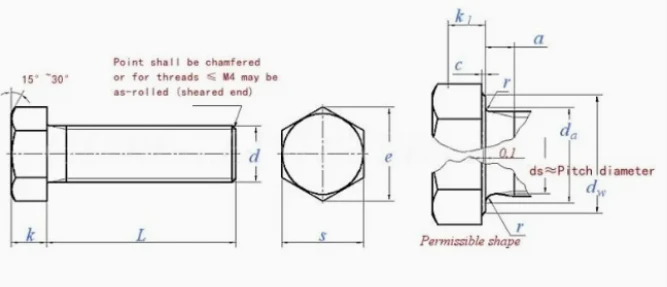

IZMĒRI - Pilna-vītnes sešstūra skrūve (DIN 933/ISO 4017)
| M izmērs | Vītnes solis (mm) | Platums pāri dzīvokļiem s (mm) | Galvas augstums k (mm) | Ieteicamais klīrensa cauruma Ø (mm) |
|---|---|---|---|---|
| M6 | 1.0 | 10 | 4.0 | 7 |
| M8 | 1.25 | 13 | 5.3 | 9 |
| M10 | 1.5 | 16 | 6.4 | 11 |
| M12 | 1.75 | 18 | 7.5 | 13–14 |
| M16 | 2.0 | 24 | 10.0 | 18 |
| M20 | 2.5 | 30 | 12.5 | 22 |
| M24 | 3.0 | 36 | 15.0 | 26 |
| M30 | 3.5 | 46 | 18.7 | 33 |
| M36 | 4.0 | 55 | 22.5 | 39 |
| M42 | 4.5 | 65 | 26.0 | 45 |
| M48 | 5.0 | 75 | 30.0 | 52 |
| M64 | 6.0 | 95 | 38.0 | 70 |
Piezīme: pusvītnes sešstūra skrūvēm (DIN 931/ISO 4014) ir tāda pati galvas un soļa ģeometrija ar noteikta garuma nevītņotu kātu, kas mērīts no galvas -, kas ir ieteicams savienojumiem ar lielu-bīdi. Apstipriniet faktiskos krājumu izmērus pasūtījuma zīmējumā vai MTC.
Virsmas apstrādes izvēles rokasgrāmata
| Pabeigt | Labākais priekš | Aizsardzība |
|---|---|---|
| Melnais oksīds | Iekštelpu / eļļoti mezgli, minimāla korozijas iedarbība | Īsi, estētiski |
| Cinkots | Viegla rūpnieciska, viegla āra (dehidrogenēta) | 1-3 gadi |
| Karsti{0}}galvanizēts (HDG) | Āra būves, tilti, piekraste | 10–20+ gadi |
| Dacromet | Ļoti kodīgi/augsta -ūdeņraža-bīstamības mezgli | Lieliski |
Pakāpju līdzvērtība (globālajai piegādei)
| Metrika | Imperiāls | Stiepes |
|---|---|---|
| Klase 4.8 | SAE J429 1./2. klase | 400 MPa |
| 8.8 klase | SAE J429 5. klase | 800 MPa |
| klase 10.9 | ≈ 8. klase | 1000 MPa |
| 12.9 klase | - | 1200 MPa |

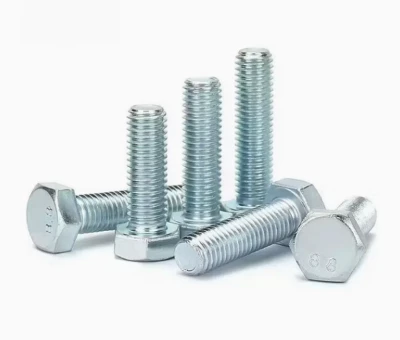

8.8. klases augstas stiprības sešstūra skrūves galvenās priekšrocības
Nominālā izturība 800 MPa
Termiski-apstrādāts līdz ISO 898-1 ar pārbaudītu 800 MPa stiepes/640 MPa izlaidi — jauda ir pārbaudīta, nevis pieņemta.
Spēka + stingrības līdzsvars
Quench & temper nodrošina gan augstu kravnesību, gan elastību, tāpēc skrūves ir izturīgas pret triecieniem un atkārtotu slodzi.
Izmaksu{0}}efektīvs darba zirgs
Nobriedis, standartizēts materiāls un process nodrošina uzticamu un augstu izturību bez sakausējuma{0}}tērauda prēmijām.
Piemērotas korozijas iespējas
Melnais oksīds iekštelpās, cinks HDG/Dacromet ārā - izvēlieties apdari, kas atbilst jūsu videi.
Precīza ģeometrija
DIN-pielaides vītnes un galva nodrošina pareizu fiksāciju un vienmērīgu katras skrūves griezes momentu.
Globāli aizvietojams
≈ SAE J429 klases 5 - standartizētie izmēri atvieglo piegādi un nomaiņu visā pasaulē.
Materiālu un termiskā apstrāde
8.8. klase ir amehāniska prasība, nevis noteikta ķīmija. Lai to sasniegtu ekonomiski, tērauds irdzēsta(ātra sacietēšana spēcīgā martensīta struktūrā) un pēc tamrūdītsvidējā/augstā temperatūrā, lai atjaunotu stingrību -, radot arūdīts sorbītsstruktūra. Tāpēc oriģinālās 8,8 bultskrūves apvieno augstu izturību un ievērojamu elastību.
Vadu / stieņu ienākšana
Ķīmiskā un cietības pārbaude
Aukstā griešana / kalšana
Veidota galva, izlīdzināta graudu plūsma
Rūdīšana
Ūdens/eļļas sacietēšana
Rūdīšana
Stingrība atjaunota
Vītnes velmēšana
Precīza auksti velmēta{0}}vītne
Virsmas apdare
Melns / cinks / HDG / Dacromet
Pārbaudi un atzīmē
Cietība + "8.8" marķējums
QC & Pack
Partijas atzīme + MTC katrai partijai
Kāpēc uzticēties mūsu 8.8. klases skrūvēm?
Lētā 8,8 bultskrūve sabojājas vienā no trim vietām: tā nekad nav īsti sacietējusi, pārklāta bez ūdeņraža cepšanas vai nav izsekojama pēc negadījuma. Lūk, ko mēs pārbaudām katrā partijā.
Stiepes un slodzes pārbaude
Pierādījums-pārbaudīts atbilstoši specifikācijām, tāpēc 800 MPa ir faktisks rezultāts, nevis etiķete
Cietības pārbaude
Vikers/Rokvels, mērot pret 250–320 HV, atklājot zem-rūdīto materiālu
Materiālu ķīmija
Spektrālā analīze, kas apstiprina vidējo{0}}oglekļa līmeni, par kuru maksājāt
Ūdeņraža de{0}}trauslums
Dokumentēta cepšana pēc cinkošanas, lai novērstu trauslumu
Korozija un pārklājums
Sāls-izsmidzināšanas tests + izmērīts pārklājuma biezums, lai dzīve ārpus telpām būtu īsta
Izmēru un vītņu kvalitātes kontrole
Mērinstrumenti + CMM, lai vītnes būtu tīri savienotas un griezes moments atbilst patiesībai
8.8. klases augstas stiprības sešstūra skrūvju pielietojumi
Tērauda konstrukcijas
Ēku rāmji, stadioni, tilti un rūpnieciskās darbnīcas - skrūvju savienojumi, kas satur galvenos elementus.
01
Mašīnas un aprīkojums
Darbgaldi, kalnrūpniecības un celtniecības tehnika, celtņu bāzes un iekārtu stiprinājumi.
02
Automašīnas un transportlīdzekļi
Šasija, balstiekārtas un dzinēja stiprinājumi, kur lielam saspiešanas spēkam un vibrācijas pretestībai ir nozīme.
03
Vispārējā rūpniecība un apkope
Uzticams, noņemams stiprinājums rūpnīcas apkopes un konstrukcijas modernizācijas darbos.
04
Izvēles un uzstādīšanas rokasgrāmata
Saskaņojiet Riekstu
Savienojiet pārī 8,8 skrūvi ar a8. klases uzgrieznis(apzīmēts ar "8").
Vājāks uzgrieznis vispirms noņem vītnes - savienojumam, nevis uzgrieznim, pēc konstrukcijas ir jābūt vājākajam posmam.
Pievelciet pareizi
Izmantojiet akalibrēta griezes momenta atslēga; ievērojiet pievilkšanas specifikāciju.
Pārāk maz=vaļīga locītava; pārāk daudz=izstieptas vai saplīsušas skrūves.
Cieniet ierobežojumus
Nemetiniet 8,8 bultskrūves - karstums iznīcina rūdīto struktūru.
Saglabāt nepārtrauktu apkalpošanu, kas ir mazāka vai vienāda ar 250 grādiem; atkārtoti-pārbaudiet, vai cinkotajam materiālam nav trauslu plaisu.
Pārbaudiet pirms pirkšanas
Pārbaudiet galvas atzīmi "8,8" un virsmas krāsu.
Pieprasījuma cietības dati un MTC; pirms lielapjoma pieprasiet paraugu.
Iepakojums, piegāde un izpildes laiks
Iepakošanas metodes
10-50 gab→ poli-maiss + iekšējā kartona kārba.
Standarta→ pret-rūsas eļļas/VCI papīrs, pēc tam kartona vai tērauda-palešu kaste.
Lielapjoma→ karstuma-sarukšana + tērauda paletes ar stūra aizsargiem.
Katrai kartona kārbai ir norādīts izmērs, pakāpe un partijas numurs, lai atvieglotu vietnes šķirošanu.
Izpildes laiks un piegāde
Standarta: 15-30 darba dienas.
Pielāgots / pārklāts: 30-45 darba dienas.
Paraugi: 7-10 darba dienas ar ekspress.
Iknedēļas fotoattēlu progresa atjauninājumi ražošanas laikā.
FAQ:
8.8. klase un 10.9. klase pret 12.9 -, kas man ir vajadzīga?
Spēcīgāks ne vienmēr ir labāks. Klase 10.9 (1000/900 MPa) un 12.9 (1200/1080 MPa) iztur lielāku slodzi, taču ir jutīgāka{7}}, mazāk izturīga un mazāk draudzīga metināšanai. Izvēlieties klasi, kas atbilst jūsu projektētajai slodzei, drošības koeficientam un savienotā{10}}materiāla biezumam.
Vai 8.8 skrūves var izmantot ārā vai mitrā vidē?
Melnā -oksīda 8.8 skrūvēm ir ierobežota aizsardzība pret rūsu. Apkalpošanai ārpus telpām vai piekrastē izvēlieties karsti cinkotās (HDG) vai Dacromet 8.8 skrūves - un apstipriniet, ka pārklājums ir dehidrogenēts, lai izvairītos no trausliem lūzumiem.
Kā noteikt īstu 8.8 skrūvi?
Meklējiet uz galvas paceltu vai ievilktu marķējumu "8,8", viendabīgu melnu vai zilu-melnu virsmu melnajam-oksīda materiālam un pieprasiet cietību + MTC dati - 8.8 cietība ir 250–320 HV.
Kādu uzgriezni man vajadzētu izmantot ar 8,8 skrūvi?
Vienmēr savienojiet pārī 8.8 skrūvi ar 8. klases uzgriezni (apzīmēts ar "8"). Izmantojot vājāku uzgriezni, vītnes vispirms tiek noņemtas, un tas var izraisīt savienojuma atteici zem slodzes.
Vai 8,8 skrūves var metināt vai izmantot augstā temperatūrā?
Neviena - 8.8 skrūve nav metināma; metināšana iznīcina dzēšanas un rūdīšanas struktūru. Nepārtrauktas ekspluatācijas temperatūrai jāsaglabājas 250 grādiem vai mazākai; virs aptuveni 300 grādiem stiprība strauji degradējas.
