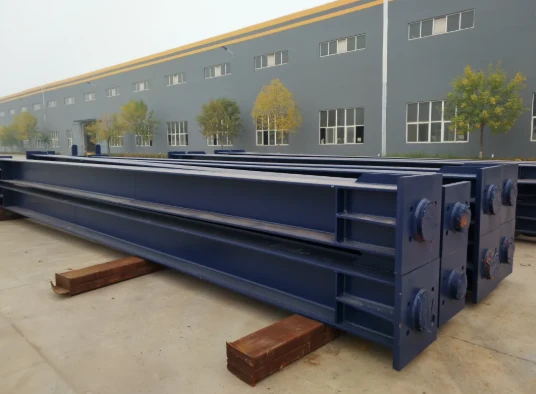

H-profila tērauda kolonnasir primārie vertikālie slodzi{0}}nesošie atbalsta elementi rūpnieciskā tērauda darbnīcās. Tiem ir efektīvs šķērsgriezuma -profils ar platām atloku plāksnēm, kas efektīvi iztur ievērojamus lieces un bīdes spēkus. Šīs kolonnas var tieši savienot ar betona pamatiem un jumta kopnēm, tādējādi veidojot izturīgu un viegli uzstādāmu konstrukcijas karkasu.
Kas ir H{0}}formas tērauda kolonna?
H-profila tērauda kolonnas ir lieljaudas- vertikālas konstrukcijas elementi, kuru šķērsgriezuma-forma ļoti atgādina lielo burtu "H". Tiem ir centrālais vertikālais tīkls, kas savienots ar diviem platiem, paralēliem šķērseniskiem atlokiem, tādējādi nodrošinot izcilu slodzes-nestspēju, vienmērīgu pretestību vairākos dimensijās un izcilu konstrukcijas stabilitāti.
Galvenās īpašības
Plati paralēli atloki:nodrošina lielāku virsmas laukumu un līdzsvarotu ģeometriju, nodrošinot izcilu slodzes sadalījumu.
Augsta izturības{0}}līdz-svara attiecība:nodrošina maksimālu slodzes-nestspēju, vienlaikus efektīvi izmantojot tēraudu.
Fleksiālā pretestība:labi iztur lieces momentus un spiedes spēkus ap abām galvenajām asīm.
Vairākas izmēru iespējas:pieejams karsti velmētās-vai metinātās konfigurācijās ar dziļumu un atloka platumu, kas parasti ir gandrīz vienāds.
Kopīgas lietojumprogrammas
Augstas{0}}ēkas:kalpo kā primārās vertikālās atbalsta kolonnas daudzstāvu un komerciālās struktūrās.
Rūpnieciskās iekārtas:izmanto rūpnīcās un noliktavās, lai izturētu lielas jumta slodzes un dinamisku iekārtu svaru.
Infrastruktūra:izmanto lielas-slodzes tiltu būvniecībā un dziļo pamatu atbalstīšanā (piem., H-pāļi).
H{0}}sekciju tērauda kolonnas specifikācija
| Vienuma nosaukums | Strukturālās H-sekciju kolonnas (metinātas vai karsti{1}}velmētas) |
| Materiāla pakāpe | Q355B/Q235B (ekvivalents S355JR/ASTM A572 Gr.50/S235JR) |
| Standarta | ASTM, EN, AS/NZS, GB, ISO |
| Virsmas apstrāde | Sa 2,5 skrošu strūklu; Krāsots (ar epoksīda cinku{1}}bagātu gruntskrāsu) vai karsti cinkots |
| Metināšanas process | Automātiskā iegremdētā loka metināšana (SAW) / CO2 ekranēta metināšana |
| Kvalitātes kontrole | 100% vizuāla pārbaude + ultraskaņas pārbaude (UT) / MT metinātām šuvēm |
| Zīmējums | Saskaņā ar rasējumiem vai pēc klienta prasībām. |
| Iepakošana | Eksportēt jūras{0}}cienīgu iepakojumu: tērauda paletes/slīdnes/konteineru iekraušanas stiprinājumi |
| Lietojumi | 1. darbnīca, noliktava, ražotne 2. Tērauda web rāmja struktūra 3. Tērauda H-kolonna un tērauda H-sija 4. Portāla rāmju izstrādājumi 5. Daudzstāvu ēkas projekts 6. Citas tērauda konstrukciju ēkas |
Vai uztraucaties par vietējo būvnormatīvu atbilstību?[Konsultējieties ar mums tūlīt]bezmaksas standarta savstarpējai{0}}atbilstībai (ASTM/EN/GB) un pielāgotai izmēru noteikšanai.
Kāpēc izvēlēties H{0}}siju kolonnu tērauda darbnīcas celtniecībai?
Vienmērīgs šķērsgriezuma{0}}slodzes sadalījums un spēcīga lieces spēja
H{0}}sekciju atloki ir plati ar paralēlām iekšējām un ārējām virsmām, nodrošinot tām sekciju moduli, kas ir10% līdz 20% vai vairākr nekā standarta I-sijām. Pakļaujot ievērojamām jumta slodzēm un celtņa sānu spēkiem rūpnieciskajās ēkās, tobiaksiālā lieces veiktspēja ir ārkārtīgi spēcīga, ar ievērojami paaugstinātu bīdes pretestību un deformācijas pretestību, nodrošinot ēkas karkasa drošību un stabilitāti.
Vieglas konstrukcijas pašsvara un tērauda materiālu ekonomija
Pateicoties to racionālajam ģeometriskajam sadalījumam, H{0}}sekcijas var sasniegtIetaupījumi no 15% līdz 30% tēraudasalīdzinājumā ar tradicionālajām konstrukciju formām ar līdzvērtīgu šķērsgriezuma{0}}slodzes jaudu. Vispārējā struktūratādējādi ēkas pašsvaru var samazināt par aptuveni 30%, kas savukārt samazina rakšanas apjomu un betona patēriņu pamatu darbiem, tieši samazinot pamatnes pašizmaksu.
Augsta rūpnieciskās ražošanas un būvniecības efektivitāte
H-sadaļās ir īpaši augsta līmeņa standartizētas specifikācijas un labi-noteikti mehanizēti ražošanas procesi ar rūpnīcas ppārstrādes precizitāte, kas pārsniedz 95%.Uzstādīšanā-uz vietas pārsvarā tiek izmantota-augstas stiprības skrūvēšana vai standartizēta metināšana,saīsinot būvniecības laiku par aptuveni 40%salīdzinājumā ar tradicionālajām betona konstrukcijām vai sarežģītām{0}}būvētām sekcijām, tādējādi samazinot darbaspēka izmaksas.
Liela telpas izmantošana un viegla turpmāka paplašināšana
H-profila tērauda kolonnu šķērsgriezuma izmēri ir salīdzinoši kompakti, kas ļaujefektīvās izmantojamās grīdas platības palielināšana ēkā.Turklāt to regulārās atloku virsmas atvieglo cauruļvadu vēlāku apturēšanu, celtņu skrejceļu uzstādīšanu vai daļēju darbnīcas modernizāciju un paplašināšanu,piedāvā spēcīgu rūpniecisko savietojamību.
Vai baidāties no nepareizi novietotiem skrūvju caurumiem, kas aizkavē jūsu būvniecību ārzemēs? [Sazinieties ar mums]lai nodrošinātu rūpnīcas pirms-montāžas precizitāti par 95%+.

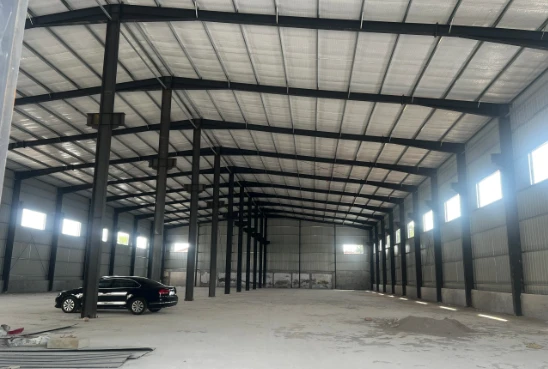

H{0}}formas kolonnas pielietojums tērauda darbnīcu celtniecībai

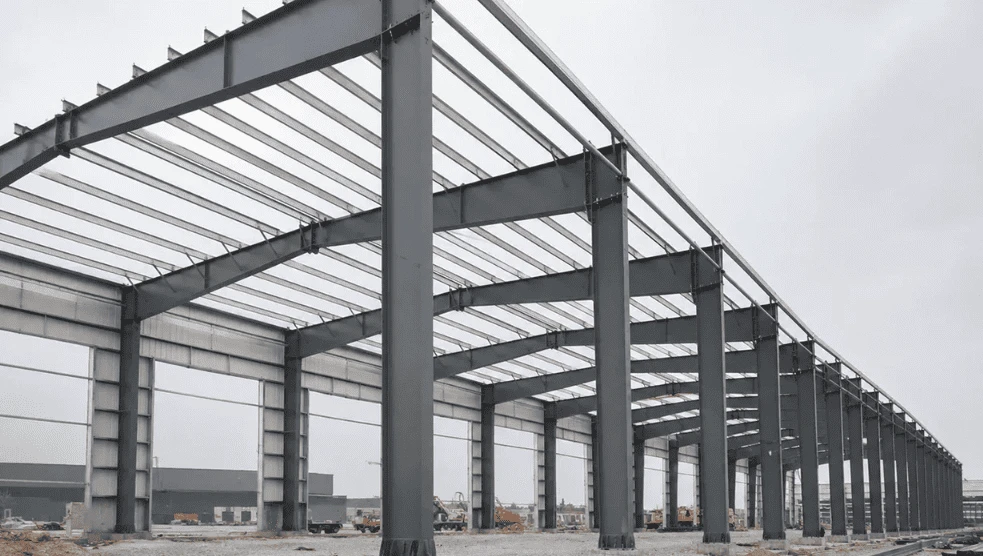

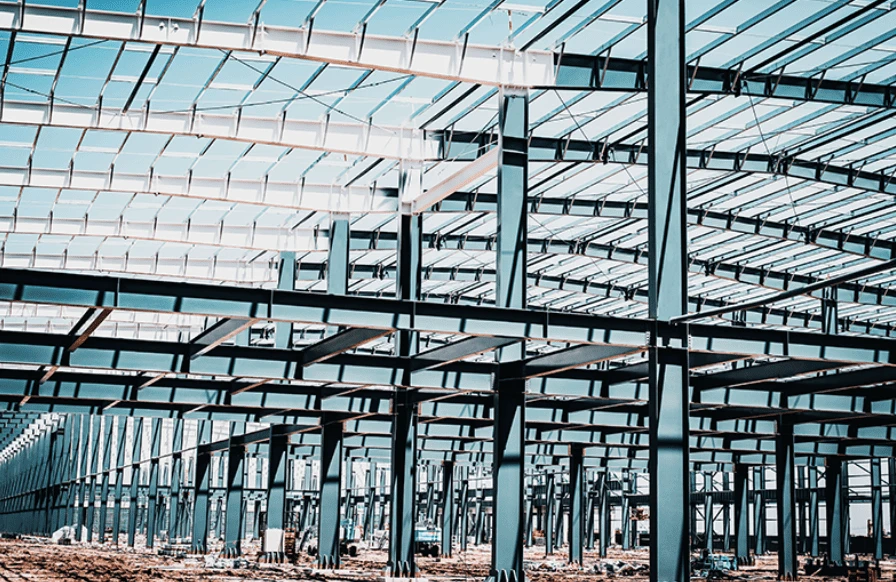

Ēkas galvenais karkass:kalpo kā vertikālā slodzes{0}}nesošā kolonna, kas atbalsta augšējās tērauda sijas un jumta sistēmu.
Celtņa sijas atbalsts:savienots ar celtņa skrejceļa siju ēkā, izturot dinamiskās slodzes un trieciena spēkus, ko rada celtņa darbības darbnīcā.
Vēja{0}}izturīgs kolonnu un sienu stiprinājums:tiek izmantoti kā vēja{0}}izturīgi elementi pie ēkas frontonu sienām vai gareniskajām sienām, lai izturētu horizontālās vēja slodzes.
Uzstādīšanas galvenie punkti un izplatītākās kļūdas, kā izvairīties no H kolonnas
H- formas tērauda kolonnu uzstādīšanas kvalitāte tieši nosaka tērauda darbnīcu ēku vispārējo strukturālo drošību. Standartizēta konstrukcija un kļūdu novēršana ir ļoti svarīga aizjūras inženiertehniskajiem projektiem:
1. Pamatu savienojums un vertikāles kalibrēšana: Nodrošiniet stingru savienojumu starp tērauda kolonnu un pamatu iegultajām daļām; kontrolējiet vertikāles kļūdu 1/1000 robežās no kolonnas augstuma, lai novērstu kolonnas slīpumu.
2. Savienojuma un metināšanas specifikācijas vietnē-:{0}}garu tērauda kolonnu savienošanai uz vietas ir jāatbilst starptautiskajiem metināšanas standartiem; patvaļīgi nemainiet metināšanas pozīciju un procesu, lai izvairītos no metināšanas sprieguma koncentrācijas.
3. Biežas instalēšanas kļūdas: izvairieties no nepietiekama pamatu enkurojuma, nekalibrētas vertikāles, nejaušas tērauda kolonnas komponentu griešanas un iztrūkstoša pret-korozijas remonta pēc metināšanas.
4. Pieņemšanas standarti: Pēc uzstādīšanas veiciet vispārēju konstrukcijas noteikšanu, lai nodrošinātu, ka tērauda kolonnas gultņu veiktspēja, stabilitāte un drošība atbilst rūpnieciskās ēkas pieņemšanas specifikācijām.
Vai jums trūkst pieredzes tērauda montēšanā ārvalstīs?[Noklikšķiniet, lai konsultētos] bezmaksas 3D instalācijas rasējumi un attālināti ekspertu norādījumi.
Kā izvēlēties pareizo H tērauda kolonnu tērauda darbnīcas projektam?
Uzņēmumā GNEE mēs ne tikai ražojam H-profila tērauda kolonnas, bet arī piedāvājam profesionālus tērauda konstrukciju inženierijas risinājumus. Pamatojoties uz plašo pieredzi tērauda konstrukciju darbnīcu projektos, mūsu inženieru komanda spēj optimizēt H-profilu tērauda kolonnu atlases shēmas klientiem, pamatojoties uz ēkas slodzēm, projektēšanas kodiem un projekta -specifiskām prasībām. Tālāk ir aprakstīti galvenie faktori, kuriem jāpievērš īpaša uzmanība, izvēloties H-profila tērauda kolonnas tērauda konstrukciju darbnīcām.
Ēkas pamatparametru un slodžu noteikšana
Slodzes aprēķins.Nosakiet jumta tukšo slodzi, dzīvslodzi, sniega slodzi, vēja slodzi un seismisko darbību.
Celtņa konfigurācija.Pārbaudiet, vai ēkā atrodas tilta celtnis.
Ģeometriskie izmēri.Nosakiet ēkas laidumu, kolonnu atstatumu (atstarpes atstatumu) un ēkas augstumu. Augstums un kolonnu atstatums nosaka tērauda kolonnu faktisko garuma un slaiduma attiecību.
Atslēgu dizaina pārbaudes kritēriji
Stiprības pārbaude.Nodrošiniet, lai šķērsgriezums{0}}var izturēt aksiālās saspiešanas un lieces momenta kombinēto darbību bez stiprības samazināšanās.
Stabilitātes pārbaude.Veiciet globālās stabilitātes un lokālās stabilitātes aprēķinus, lai novērstu priekšlaicīgu atloka vai tīkla izliekšanos.
Stingruma (Drift) kontrole.Pārbaudiet kolonnas augšdaļas nobīdes un slaiduma attiecību, lai nodrošinātu atbilstību koda -norādītajiem ierobežojumiem, izvairoties no pārmērīgas ēkas šūpošanās vai celtņa sliedēm.
H-sadaļu veidu noteikšana
HW (platais atloks).HW sekcijas galvenokārt tiek izmantotas kā saspiešanas kolonnas daudzstāvu tērauda rāmjos vai vietās, kur pastāv ievērojami biaksiālie lieces momenti.
HM (vidējs atloks).HM sekcijas parasti tiek izmantotas kā dzirnavu kolonnas stingrās karkasa konstrukcijās vai kā dziļi lieces elementi.
HN (šaurs atloks).HN sekcijas galvenokārt izmanto siju elementiem, kas galvenokārt pakļauti liecei, un reti tiek izmantoti atsevišķi kā primārās garās kompresijas kolonnas.
Materiālu un ekonomiskā izvēle
Tērauda pakāpe.Parasti tiek izvēlēts zemas-leģētais augstas-izturības konstrukcijas tērauds Q355B. Salīdzinot ar Q235, tas efektīvi samazina sekcijas izmēru un pašsvaru.
Karsti{0}}velmēti un metināti.Karsti velmētām -H- sekcijām jābūt pirmajai izvēlei standarta izmēriem -, kas piedāvā augstāku ražošanas efektivitāti un mazāku atlikušo spriegumu. Liela izmēra sekcijām vai gadījumos, kad nepieciešamas koniskas (mainīga-dziļuma) sekcijas, var izmantot augstas-kvalitatīvas metinātas H-sekcijas.
Pārvietojoties uz sarežģītām ēku slodzēm, celtņu darba klasifikāciju un sānu stingrības prasībām, jūs joprojām meklējat optimālo H-sekcijas kolonnu konfigurāciju savai rūpnieciskajai darbnīcai?Neļaujiet sarežģītajiem slaiduma koeficientiem vai globālajiem stabilitātes aprēķiniem sarežģīt jūsu iepirkuma procesu.
📝 Vienkārši nosūtiet mums savus darbnīcas pamatparametrus, celtņa specifikācijas vai provizoriskos projektus:Mūsu inženieru komanda analizēs jūsu prasības attiecībā pret HW/HM/HN sekciju standartiem, nodrošinot pielāgotu, rentablu Q355B tērauda kolonnu izgatavošanas un piegādes risinājumu, kas optimizēts jūsu konkrētajai konstrukcijai 48 stundu laikā.
👉 [Iesniedziet savus atlases parametrus / sazinieties ar mūsu būvinženieriem]
Kāpēc izvēlēties mūsu eksporta H{0}}sekciju tērauda kolonnu?
Starptautisko standartu atbilstības un sertifikācijas atbalsts
Mēs ražojam stingri saskaņā ar ASTM (A36, A992), EN (S235/S355JR), AS/NZS (3678/3679.1) un JIS starptautiskajiem standartiem. Mēs nodrošinām detalizētus materiālu pārbaudes sertifikātus (MTC) un aktīvi sadarbojamies ar trešo pušu pārbaudes aģentūrām, piemēram, SGS un BV, palīdzot jums veiksmīgi nokārtot vietējo būvnormatīvu apstiprinājumu.

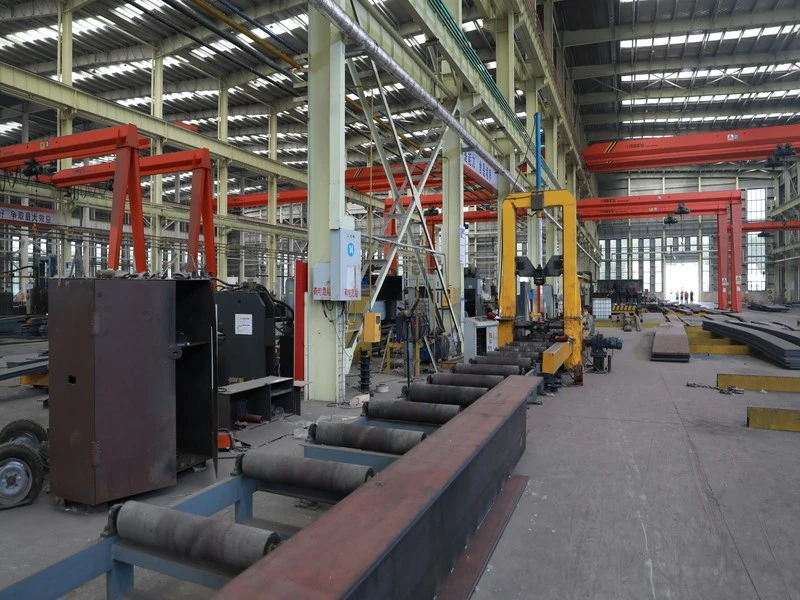

Kontrolēta precīza ražošana

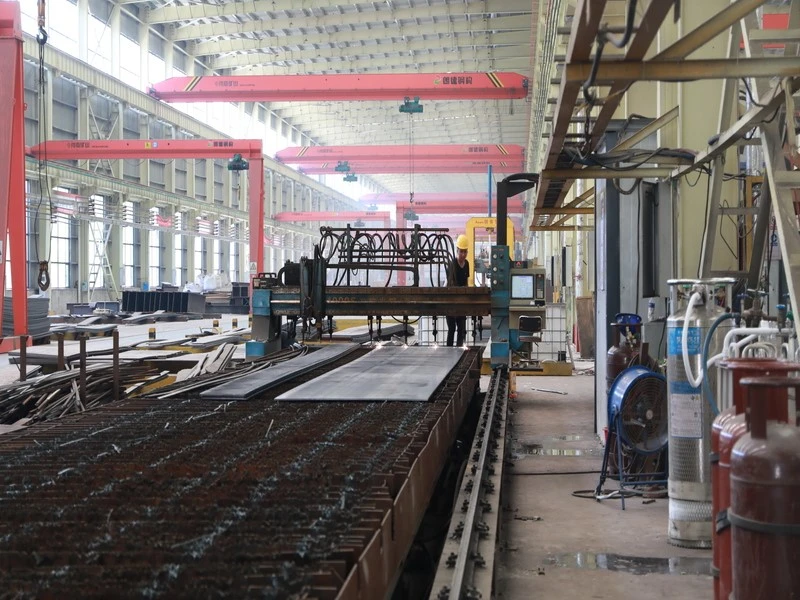

Lai samazinātu montāžas{0}}grūtības uz vietas, mēs izmantojam CNC precīzas urbšanas un griešanas procesus. Ražošanas darbplūsma ietver izmēru pārbaudi un stingru metināšanas šuvju pārbaudi (NDT), kuras mērķis ir panākt augstas-precizitātes skrūvju caurumu izlīdzināšanu un uzlabot konstrukcijas uzticamību.
Izturīgi virsmas apstrādes risinājumi
Mēs piedāvājam pielāgotas pretkorozijas aizsardzības sistēmas, kas pielāgotas dažādām projektu vidēm - no augstas-specifikācijas karstās-galvanizācijas, kas piemērota augsta-mitruma apstākļiem, līdz C5 rūpniecisko pārklājumu sistēmām, kas izstrādātas, lai ievērojami pagarinātu konstrukcijas {{5}bezapkopes kalpošanas laiku.
Tehniskie norādījumi un komponentu identifikācija
Papildus produktu piegādei mēs piedāvājam arī detalizētus 3D instalācijas atsauces rasējumus un attālo tehnisko atbalstu. Visi komponenti ir skaidri marķēti un pilnībā izsekojami, palīdzot racionalizēt-uz vietas būvniecības darbplūsmas un samazināt iespējamo darba kavēšanos.

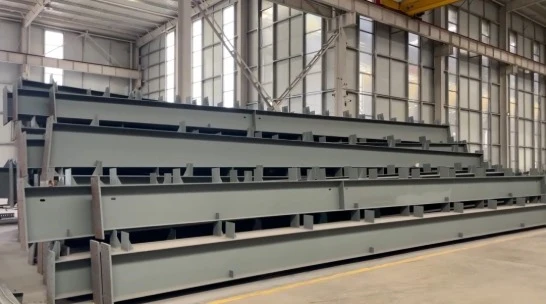

Tērauda H{0}}siju kolonnas iepakošana un piegāde
Bare Bundling.Sijas un kolonnas ir cieši savienotas, izmantojot augstas -stiprības tērauda stiepļu troses vai tērauda siksnas, lai novērstu pārvietošanos.
Paletes un plaukti.Pēc pasūtījuma izgatavotas saliekamās kolonnas ar metinātām pamatplāksnēm vai stiprinājumiem var sūtīt uz tērauda paletēm vai īpašiem tērauda statīviem (statīviem).
Virsmas aizsardzība.Krāsotas vai cinkotas H-profila tērauda kolonnas ir aprīkotas ar starplikām vai plastmasas malu aizsargiem, lai novērstu pārklājuma bojājumus transportēšanas laikā.
Marķēšana un marķēšana.Droši piestiprināts pie katra komplekta, norādot piegādātāja nosaukumu, produkta specifikācijas, tērauda marku (piemēram, A36, Q355, S355) un neto/bruto svaru.
Piegādes izpildes laiks.Standarta izgatavošana un nosūtīšana ilgst aptuveni 7 līdz 25 dienas atkarībā no kopējās tonnāžas un pasūtījuma izgatavošanas prasībām.
Sazinieties tūlīt, lai iegūtu tērauda H-siju kolonnu
FAQ:
Vai H-profilu tērauda kolonnas var pielāgot?
Jā. Rūpnīca var pielāgot augstumu, atloka biezumu, tērauda marku (piemēram, Q355, A992 utt.), virsmas aizsardzību pret koroziju un pamata plāksnes savienojuma detaļas atbilstoši projekta prasībām.
Kā izvēlēties atbilstošu H{0}}profila tērauda kolonnas izmēru?
Izvēle jānosaka būvinženierim, pamatojoties uz slodzes aprēķiniem (pašslodze, dzīvā slodze, vēja slodze un seismiskā slodze). Jāņem vērā sekcijas raksturlielumi, piemēram, slaiduma attiecība, dziļuma -līdz -platuma attiecība un aksiālās saspiešanas pakāpe. Spriedumu nevar pieņemt tikai pēc sadaļas apzīmējuma vai izskata - pārbaude jāveic saskaņā ar piemērojamiem kodiem (piemēram, AISC, Eirokodekss 3).
Kuras ir biežāk izmantotās - H-profilu tērauda kolonnas vai kastes kolonnas?
H-profila tērauda kolonnas parasti izmanto vienstāvu-dzirnavu ēkās vai vieglās daudzstāvu ēkās ar relatīvi līdzsvarotu biaksiālo slodzi, kas nodrošina ekonomiskāku izgatavošanu un uzstādīšanu. Kastes kolonnas nodrošina izcilu vērpes pretestību, un tās parasti izmanto kā pamatrāmja kolonnas augstceltnēs-vai īpaši augstās{5}}celtnēs, kur ir ievērojama vērpes un saspiešana.
Kādas ugunsizturības un pretkorozijas aizsardzības procedūras ir nepieciešamas H{0}}profila tērauda kolonnām?
Tēraudam ir slikta augstas{0}}temperatūras izturība, un tas ir jāpārklāj vai jāapsmidzina ar ugunsdrošu pārklājumu (sasniedzot konstrukcijas noteikto ugunsizturības pakāpi). Tikmēr tērauda kolonnām āra vai mitrā vidē ir jāveic virsmas rūsas noņemšana (piemēram, strūklas tīrīšana), un tās jāpārklāj ar pretkorozijas grunti un virskārtu.
